Ausgewähltes Produkt:
Art. no: 8230251

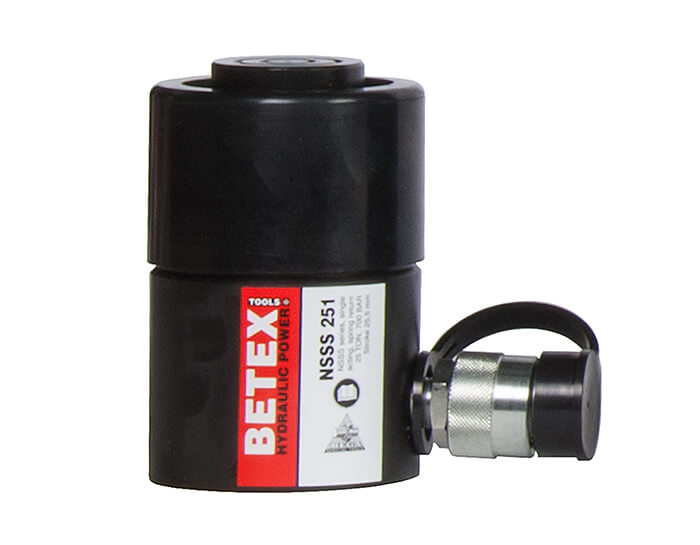

Bezeichnung: Zylinder BETEX NSSS 251
Information anfragen

Leistung

: 4,5 - 100 Tonnen

Hub

: 25,4 - 406 mm

Max. Betriebsdruck

: 700 Bar



  • Alle Zylinder sind einfachwirkend mit Federrückzug ausgeführt
  • Hartverchromte, gehärtete Kolben
  • Zylinderinnenseiten ist gewalzt
  • Aussenseite sandgestrahlt mit schwarzer Nitrid-Beschichtung
  • Alle Modelle mit weiblicher Kupplung und Staubkappe



TIPP!

Zu verwenden in Kombination mit unseren Handpumpen und Zubehör

Dies ist ein Lagerartikel

Produktspezifikationen

Produkte
Leistung Tonnen
Hub mm
Ölkapazität cm3
Gewicht Kg
8230051 - Zylinder BETEX NSSS 51
4.5
26
17
1
8230053 - Zylinder BETEX NSSS 53
5
76
54
1.5
8230055 - Zylinder BETEX NSSS 55
5
127
90
1.9
8230057 - Zylinder BETEX NSSS 57
5
183
129
2.4
8230059 - Zylinder BETEX NSSS 59
5
232
164
2.8
8230101 - Zylinder BETEX NSSS 101
10
25.4
36.5
1.8
8230102 - Zylinder BETEX NSSS 102
10
51
73
2.3
8230104 - Zylinder BETEX NSSS 104
10
101
145
3.3
8230106 - Zylinder BETEX NSSS 106
10
152.5
242
4.4
8230108 - Zylinder BETEX NSSS 108
10
203.5
323
5.4
8231010 - Zylinder BETEX NSSS 1010
10
255.5
406
6.4
8231012 - Zylinder BETEX NSSS 1012
10
305.5
486
6.8
8231014 - Zylinder BETEX NSSS 1014
10
356.5
567
8.2
8230151 - Zylinder BETEX NSSS 151
15
26.5
63
3.3
8230152 - Zylinder BETEX NSSS 152
15
52.5
125
4.1
8230154 - Zylinder BETEX NSSS 154
15
102.5
243
5
8230156 - Zylinder BETEX NSSS 156
15
153
363
6.8
8230158 - Zylinder BETEX NSSS 158
15
203.5
43
8.2
8231510 - Zylinder BETEX NSSS 1510
15
254.5
604
9.5
8231512 - Zylinder BETEX NSSS 1512
15
305
724
10.9
8231514 - Zylinder BETEX NSSS 1514
15
355.7
845
11.8
8231515 - Zylinder BETEX NSSS 1516
15
406
824
12.8
8230251 - Zylinder BETEX NSSS 251
25
25.5
98
5.9
8230252 - Zylinder BETEX NSSS 252
25
51
196
6.4
8230254 - Zylinder BETEX NSSS 254
25
102
392
8.2
8230256 - Zylinder BETEX NSSS 256
25
158.5
610
10
8230258 - Zylinder BETEX NSSS 258
25
209.5
806
12.2
8232510 - Zylinder BETEX NSSS 2510
25
260.5
1002
14.1
8232512 - Zylinder BETEX NSSS 2512
25
311
1196
16.3
8232514 - Zylinder BETEX NSSS 2514
25
361.5
1390.5
17.7
8230308 - Zylinder BETEX NSSS 308
30
209.5
925
18.1
8230502 - Zylinder BETEX NSSS 502
50
51
361
15
8230504 - Zylinder BETEX NSSS 504
50
101.5
719
19.1
8230506 - Zylinder BETEX NSSS 506
50
157.5
1116
23.1
8230508 - Zylinder BETEX NSSS 508
50
203
1446
27.1
8235010 - Zylinder BETEX NSSS 5010
50
260
1853
30.4
8235013 - Zylinder BETEX NSSS 5013
50
335.5
2377
37.6
8230756 - Zylinder BETEX NSSS 756
75
155
1752
29.5
8237513 - Zylinder BETEX NSSS 7513
75
333.5
3770
59
8231006 - Zylinder BETEX NSSS 1006
100
170
2432
59
82310010 - Zylinder BETEX NSSS 10010
100
260
3720
72.6

Maße

Aufstellen
Wert
Produkte
8230251 - Zylinder BETEX NSSS 251
A mm Einbauhöhe min
139.5
B mm Einbauhöhe max
165
D mm
88
E mm
70
F mm
55
H mm
25
J mm
50
K mm
10.5
O mm
1 1/2 -16
P mm
25.4
U mm
58
V mm
1/2”-13
W Ø mm
3 5/16”-12
X mm
50
Z mm
19
Gewicht Kg
5.9
