Produit sélectionné:
Art. Non: 8231510

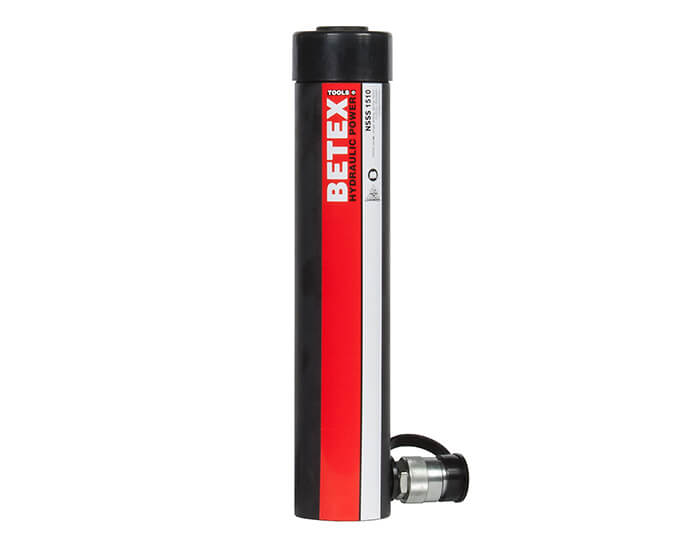

Désignation: Cylinder BETEX NSSS 1510
Demande d'informations

Capacité

: 4.5 - 100 tonnes

Course

: 25.4 - 362 mm

Pression de service max.

: 700 bars



  • Tous les vérins sont à simple effet et retour par ressort.
  • Les pistons sont chromés trempés.
  • L'intérieur du vérin est laminé.
  • L'extérieur est sablé avec revêtement en nitrure noir.
  • Avec raccord femelle et capuchon anti-poussière sur tous les modèles.



TIP! À utiliser en combinaison avec nos pompes et accessoires hydrauliques

Article en stock

Spécifications du produit

Produit
Cap. tonnes
Course mm
Cap. aceite cm3
Poids kg
8230051 - Cylinder BETEX NSSS 51
4.5
26
17
1
8230053 - Cylinder BETEX NSSS 53
5
76
54
1.5
8230055 - Cylinder BETEX NSSS 55
5
127
90
1.9
8230057 - Cylinder BETEX NSSS 57
5
183
129
2.4
8230059 - Cylinder BETEX NSSS 59
5
232
164
2.8
8230101 - Cylinder BETEX NSSS 101
10
25.4
36.5
1.8
8230102 - Cylinder BETEX NSSS 102
10
51
73
2.3
8230104 - Cylinder BETEX NSSS 104
10
101
145
3.3
8230106 - Cylinder BETEX NSSS 106
10
152.5
242
4.4
8230108 - Cylinder BETEX NSSS 108
10
203.5
323
5.4
8231010 - Cylinder BETEX NSSS 1010
10
255.5
406
6.4
8231012 - Cylinder BETEX NSSS 1012
10
305.5
486
6.8
8231014 - Cylinder BETEX NSSS 1014
10
356.5
567
8.2
8230151 - Cylinder BETEX NSSS 151
15
26.5
63
3.3
8230152 - Cylinder BETEX NSSS 152
15
52.5
125
4.1
8230154 - Cylinder BETEX NSSS 154
15
102.5
243
5
8230156 - Cylinder BETEX NSSS 156
15
153
363
6.8
8230158 - Cylinder BETEX NSSS 158
15
203.5
43
8.2
8231510 - Cylinder BETEX NSSS 1510
15
254.5
604
9.5
8231512 - Cylinder BETEX NSSS 1512
15
305
724
10.9
8231514 - Cylinder BETEX NSSS 1514
15
355.7
845
11.8
8231515 - Cylinder BETEX NSSS 1516
15
406
824
12.8
8230251 - Cylinder BETEX NSSS 251
25
25.5
98
5.9
8230252 - Cylinder BETEX NSSS 252
25
51
196
6.4
8230254 - Cylinder BETEX NSSS 254
25
102
392
8.2
8230256 - Cylinder BETEX NSSS 256
25
158.5
610
10
8230258 - Cylinder BETEX NSSS 258
25
209.5
806
12.2
8232510 - Cylinder BETEX NSSS 2510
25
260.5
1002
14.1
8232512 - Cylinder BETEX NSSS 2512
25
311
1196
16.3
8232514 - Cylinder BETEX NSSS 2514
25
361.5
1390.5
17.7
8230308 - Cylinder BETEX NSSS 308
30
209.5
925
18.1
8230502 - Cylinder BETEX NSSS 502
50
51
361
15
8230504 - Cylinder BETEX NSSS 504
50
101.5
719
19.1
8230506 - Cylinder BETEX NSSS 506
50
157.5
1116
23.1
8230508 - Cylinder BETEX NSSS 508
50
203
1446
27.1
8235010 - Cylinder BETEX NSSS 5010
50
260
1853
30.4
8235013 - Cylinder BETEX NSSS 5013
50
335.5
2377
37.6
8230756 - Cylinder BETEX NSSS 756
75
155
1752
29.5
8237513 - Cylinder BETEX NSSS 7513
75
333.5
3770
59
8231006 - Cylinder BETEX NSSS 1006
100
170
2432
59
82310010 - Cylinder BETEX NSSS 10010
100
260
3720
72.6

Dimensions

Champ
Évaluer
Produit
8231510 - Cylinder BETEX NSSS 1510
A mm hauteur d'installation min
373
B mm hauteur d'installation max
6275
D mm
73
E mm
55
F mm
40
H mm
25
J mm
38
K mm
9.6
O mm
1”-8
P mm
25.4
U mm
47.7
V mm
3/8”-16
W Ø mm
2 3/4”-16
X mm
30
Z mm
13
Poids kg
9.5
