Geselecteerd product:
Art. nr: 8230108

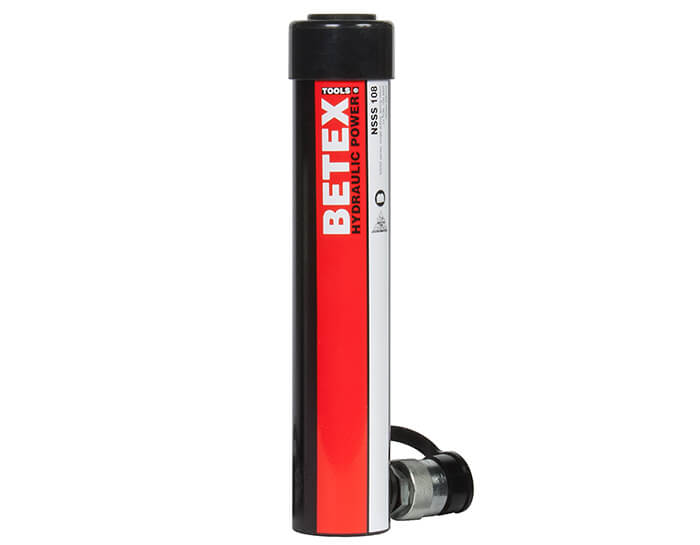

Aanduiding: Cilinder BETEX NSSS 108
Informatie aanvragen

Capaciteit

: 4,5 - 100 ton

Slag

: 25,4 mm - 406 mm

Max. werkdruk

: 700 bar



  • Alle cilinders zijn enkelwerkend met veerretour
  • Plunjers zijn gehard verchroomd
  • Cilinderhuizen zijn aan binnenzijde gerold en gepolijst
  • Buitenzijde gezandstraald met zwart nitride coating
  • Inclusief female koppeling en stofkap bij alle modellen



TIP! Gebruik in combinatie met onze pompen en accessoires.

Dit betreft een voorraad product

Productspecificaties

Product
Capaciteit ton
Slag mm
Oliecapaciteit cm3
Gewicht kg
8230051 - Cilinder BETEX NSSS 51
4.5
26
17
1
8230053 - Cilinder BETEX NSSS 53
5
76
54
1.5
8230055 - Cilinder BETEX NSSS 55
5
127
90
1.9
8230057 - Cilinder BETEX NSSS 57
5
183
129
2.4
8230059 - Cilinder BETEX NSSS 59
5
232
164
2.8
8230101 - Cilinder BETEX NSSS 101
10
25.4
36.5
1.8
8230102 - Cilinder BETEX NSSS 102
10
51
73
2.3
8230104 - Cilinder BETEX NSSS 104
10
101
145
3.3
8230106 - Cilinder BETEX NSSS 106
10
152.5
242
4.4
8230108 - Cilinder BETEX NSSS 108
10
203.5
323
5.4
8231010 - Cilinder BETEX NSSS 1010
10
255.5
406
6.4
8231012 - Cilinder BETEX NSSS 1012
10
305.5
486
6.8
8231014 - Cilinder BETEX NSSS 1014
10
356.5
567
8.2
8230151 - Cilinder BETEX NSSS 151
15
26.5
63
3.3
8230152 - Cilinder BETEX NSSS 152
15
52.5
125
4.1
8230154 - Cilinder BETEX NSSS 154
15
102.5
243
5
8230156 - Cilinder BETEX NSSS 156
15
153
363
6.8
8230158 - Cilinder BETEX NSSS 158
15
203.5
43
8.2
8231510 - Cilinder BETEX NSSS 1510
15
254.5
604
9.5
8231512 - Cilinder BETEX NSSS 1512
15
305
724
10.9
8231514 - Cilinder BETEX NSSS 1514
15
355.7
845
11.8
8231515 - Cilinder BETEX NSSS 1516
15
406
824
12.8
8230251 - Cilinder BETEX NSSS 251
25
25.5
98
5.9
8230252 - Cilinder BETEX NSSS 252
25
51
196
6.4
8230254 - Cilinder BETEX NSSS 254
25
102
392
8.2
8230256 - Cilinder BETEX NSSS 256
25
158.5
610
10
8230258 - Cilinder BETEX NSSS 258
25
209.5
806
12.2
8232510 - Cilinder BETEX NSSS 2510
25
260.5
1002
14.1
8232512 - Cilinder BETEX NSSS 2512
25
311
1196
16.3
8232514 - Cilinder BETEX NSSS 2514
25
361.5
1390.5
17.7
8230308 - Cilinder BETEX NSSS 308
30
209.5
925
18.1
8230502 - Cilinder BETEX NSSS 502
50
51
361
15
8230504 - Cilinder BETEX NSSS 504
50
101.5
719
19.1
8230506 - Cilinder BETEX NSSS 506
50
157.5
1116
23.1
8230508 - Cilinder BETEX NSSS 508
50
203
1446
27.1
8235010 - Cilinder BETEX NSSS 5010
50
260
1853
30.4
8235013 - Cilinder BETEX NSSS 5013
50
335.5
2377
37.6
8230756 - Cilinder BETEX NSSS 756
75
155
1752
29.5
8237513 - Cilinder BETEX NSSS 7513
75
333.5
3770
59
8231006 - Cilinder BETEX NSSS 1006
100
170
2432
59
82310010 - Cilinder BETEX NSSS 10010
100
260
3720
72.6

Afmetingen

Veld
Waarde
Product
8230108 - Cilinder BETEX NSSS 108
A mm Inbouwhoogte min
298
B mm Inbouwhoogte max
5015
D mm
57
E mm
45
F mm
38
H mm
19
J mm
40
K mm
6
O mm
1”-8
P mm
19
U mm
39
V mm
5/16”-18
W Ø mm
2 1/4”-14
X mm
30
Z mm
13
Gewicht kg
5.4
